使用条件 -5℃∽40℃ RH80%

电 源 AC 220V±10% 频率无限制

高压输出 1KV∽10KV 每隔1kV

精 度 5%

最大电流 140mA

容 量 1000VA

自激电源 AC 0V∽30V 45HZ/55HZ

最大电流 15A

分 辨 率 tgδ:0.001% Cx: 0.1pF

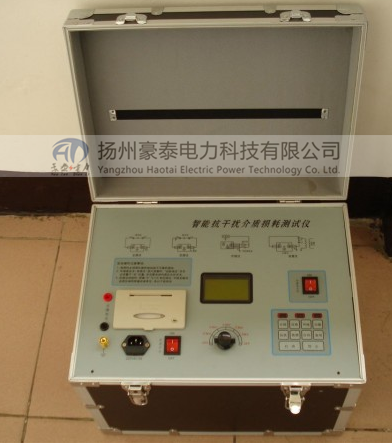

JSY介质损耗测试仪使用注意事项

1. 本仪器只能在停电设备上使用，其它设备可不断电；

2. 仪器自带有升压装置，应注意高压引线的绝缘及人员安全；

3. 仪器应可靠接地;

4. 使用本仪器检测设备前，应先对设备进行绝缘检测；

5. 确定设备的耐压等级，正确选择仪器升压档位，以防击穿设备，损坏仪器；

6. 仪器所配专用高压电缆虽出厂时已检测合格，但测量时仍需远离人体；

7. 输入电压为AC220V±10%，超出范围都有可能影响测试精度；最大输入电压为AC264V，超过此值会造成永久性损坏，对此厂家不予保修；

8. 打印机有可能在搬运过程中因卷纸松动而出现打印卡纸，此时只需将卷纸取出，绕紧后重新装入；

9. 仪器应注意防潮，防剧烈震动；

10. 发电机供电时应将输出零线接地，否则会提示接地有误；

介质损耗测试仪功能特点

1、仪器进行故障分析。

2、抗干扰能力强，在500KV（甚至更高）电压等级下的变电站的现场也能保持结果稳定、可靠，不仅能单频测试，也可实现45/55Hz双频测试。

3、仪器的试验电压实行“缓升缓降”，有效的防止“容升”效应，保护试品和仪器的安全。

4、变频抗干扰介质损耗测试仪仪器实现过流过载的预前保护，能迅速切断试验电源，以保护试品和仪器的安全。

5、仪器测试电缆采用硅橡胶以及其他特种绝缘材料复合制作而成，轻便柔软，10KV电压等级下可拖地使用。

6、仪器附带电子万年历和大容量存储空间，可记忆100组测试数据。

7、仪器带有标准的RS232接口，仪器内大量测试数据可上传给大型计算机使用。

工作原理

在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。
